T+A MP 3100

T+A MP 3100

Der Multi Source SACD-Player

Der MP 3100 HV ist unser neuester und aufwändigster Multi Media Player. Das grundsätzliche Konzept haben wir vom MP 3000 HV übernommen, jedoch beherrscht der MP 3100 HV neben der perfekten Verarbeitung von PCM Daten jetzt auch die komplette Signalverarbeitung von DSD Bitstream Daten. Die umfangreiche Erweiterung war notwendig, weil er als Laufwerk ein völlig neu entwickeltes SACD-Laufwerk mit modernstem Decoder erhalten hat, das CD (PCM 44.1 kSps) und SACD (DSD 64 2,8 MHz) Discs in höchster Qualität ausliest. Davon profitieren auch die anderen eingebauten und externen digitalen Quellen. Wie im MP 3000 HV verwenden wir für die Wandlung von PCM-Daten unseren überragenden Doppel-Differential-Quadrupel-Converter mit der gesamten digitalen Signalverarbeitung. Für die DSD-Daten wird der einmalige analoge True 1-Bit-DSD Converter aus dem PDP 3000 HV eingesetzt, der DSD-Daten nicht konvertiert, sondern nativ als Bitstream verarbeitet.

Damit können auch DSD-Daten bis zu DSD 512, die vom USB Eingang des Digital Connecting Boards kommen, in höchster Qualität wiedergegeben werden. Als Streaming Client hat er das neue T+A High-Res Streaming Board erhalten, das nicht nur höchste Auflösung ermöglicht, sondern auch die Nutzung von verschiedenen Musikdiensten, Internetradio und die Anbindung an das Heimnetzwerk über LAN und WLAN, USB Master Mode und HD Streaming von Netzwerkservern. Der ausgezeichnet klingende Tuner ist FM, FM-HD und DAB+ fähig. Ein hochwertiges Bluetooth-Streaming-Modul zur Musikübertragung von mobilen Geräten ist ebenfalls eingebaut.

Die Bedienung der MP 3000 HV und MP 3100 HV, oder auch einer gesamten HV-Anlage, erfolgt mit der Funkfernbedienung FD 100 oder der T+A Control App.

Technik

Natürlich verlieren die SACD und CD immer mehr an Bedeutung und werden durch gestreamte Inhalte ersetzt, wie ja gerade die riesigen Erfolge unserer Multi Source Player mit ihren vielfältigen Streaming Möglichkeiten zeigen. Allerdings gibt es bei unseren audiophilen Kunden ganz klar den Wunsch, auch weiterhin die CD und SACD nutzen zu können, weil niemand seine alte Sammlung wegwirft und nach wie vor der Besitz eines realen Datenträgers einen gewissen Charme hat. Die SACD erlebt zurzeit weltweit geradezu eine Renaissance.

Wir haben uns deshalb entschlossen, ein völlig neues, modernes Laufwerk mit neuester Decodertechnologie zu entwickeln, das sehr kurze Zugriffszeiten bietet und eine hervorragende Fehlerkorrektur besitzt. Wir haben sehr viel Aufwand in die mechanische Konstruktion der Laufwerkseinheit mit hochwertiger Mechanik und Heavy Duty Motoren gesteckt, um jede Form der Wechselwirkung zwischen der bewegten Mechanik des Laufwerks mit dem restlichen Player zu verhindern. Aus diesem Grund wurde das Laufwerk 2-stufig mechanisch isoliert: als erstes erhielt es ein schweres Massegehäuse aus Aluminium, das als Massedämpfer wirkt. Körperschall kann sich deshalb nicht von der Standfläche auf Elektronik und Laufwerk übertragen; als zweites ist diese Laufwerkseinheit nochmals durch eine resonanzoptimierte 3-Punkt-Lagerung vom Player-Gehäuse selbst entkoppelt. Die Schublade wird durch zwei Edelstahlschubstangen präzise geführt und hat eine hochwertige, spezialbeschichtete ABS-Auflage.

Die Klangqualität einer digitalen Quelle hängt ganz entscheidend von der Qualität der digitalen Signalverarbeitung und der Wandlerkonzepte ab. In beiden Bereichen betreiben wir einen einmaligen Aufwand.

Die Daten aller digitalen Quellen, gleichgültig ob extern oder intern, durchlaufen je nach Datenformat die gleiche digitale Signalaufbereitung mit all ihren richtungsweisenden Features, wie dem T+A DSP-Oversampling mit optimierten Rechenalgorithmen (für PCM), Taktaufbereitung mit Jittereliminierung, Resynchronisation und True 1-Bit Wandlung für DSD und Quadrupel Wandlung für PCM.

Jitter ist eines der größten Probleme und entsteht im Quellgerät (insbesondere in Computern) und bei der Datenübertragung zwischen Quelle und Wandler. Für eine perfekte Wiedergabe müssen die Daten vom Jitter befreit werden, bevor sie im DAC in analoge Signale umgesetzt werden. Wir haben daher ein einmaliges Konzept für eine zweistufige Taktaufbereitung (Jittereliminierung) entwickelt: In einer ersten Stufe werden die empfangenen Daten aufbereitet und decodiert. Dabei wird aus dem empfangenen Datenstrom zunächst ein Rohtakt zurückgewonnen, der in einer ersten Reinigungsstufe mit Hilfe einer PLL-Schaltung von grobem Jitter des Quellgerätes und der Übertragungsstrecke befreit wird. Der Rohtakt wird nun vom Mikroprozessor genauestens untersucht. Wenn er hinsichtlich Frequenzlage und Stabilität gewisse Mindestkriterien erfüllt, werden die D/A-Wandler auf eine intern erzeugte, höchst präzise Masterclock mit extrem niedrigem Phasenrauschen umgeschaltet. Dieser Takt ist völlig abgekoppelt vom Quellgerät und Jitterstörungen der Quelle und der Übertragung werden somit vollständig eliminiert. In Fällen, bei denen das ankommende Signal die Anforderungen für das Umschalten auf die lokalen Taktoszillatoren nicht zulässt, kommt anstelle der Quarzoszillatoren eine 2. PLL-Stufe (2. Jitterbug) zum Einsatz. Das Resultat der ersten Jitterbugstufe wird hierdurch perfektioniert und der nach der ersten Stufe verbliebene Restjitter wird nochmals um den Faktor 4 reduziert.

Für die Erzeugung der lokalen Masterclock stehen zwei separate, extrem genau justierte Quarzoszillatoren bereit. Damit gibt es keinen Störeintrag von den externen Quellgeräten mehr, selbst üble Computerstörungen werden unschädlich gemacht!

Wie die Wandler, so ist auch das daran anschließende Analogteil absolut kanalgetrennt in HV Technologie aufgebaut (Doppel-Mono) und wird durch jitterfreie i-Coupler galvanisch vollkommen vom Digitalteil getrennt.

Technische Daten

Laufwerk:
Präzisions-Linearlaufwerk: Doppel-Lasersystem: SACD: 650 nm, CD: 785 nm
Formate: SACD Stereo, CD, CD-R, CD-RW, SACD/CD Text.
Frequenzgang / Dynamik: SACD: 2 Hz - 44 kHz / 110 dB,
CD: 2 Hz - 20 kHz / 100 dB

Streaming Client
Formate / Standards: MP3, WMA, AAC, OGG Vorbis, FLAC, WAV, AIFF, ALAC / UPnP AV, T+A Control
Datenrate: PCM 32...192 kHz,16/24 Bit; MP3 bis 320 kBit, konstante und variable Datenrate
Dienste: Tidal, Deezer, qobuz. (Abonnement erforderlich)
Features: Gapless Playback für MP3 (Lame), WAV, FLAC. T+A Control App für iOS und Android)
Netzanschluss: LAN: Fast Ethernet 10/100 Base-T, WLAN: 802.11 b/g/n

Tuner
Internet Radio: Airable Internet Radio Service (> 11000 Stationen weltweit)
FM, FM-HD: 87,5 - 108 MHz; Empfindlichkeit 1 µV; S/N > 65 dBA
DAB, DAB+: 168 -240 MHz (Band III); Empfindlichkeit 2,0 µV, S/N > 96 dBA.
Features: RDS/RDBS, Stationsname (PS), Programmtyp (PTY), Radiotext (RT), Uhrzeit

Bluetooth
Bluetooth: A2DP (Audio), AVRCP 1.4 (Control) / aptX®, MP3, SBC.

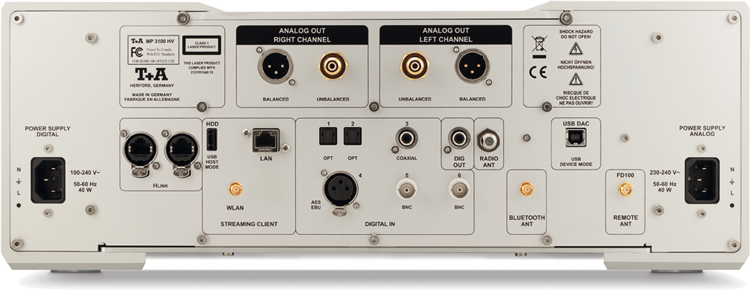

Anschlüsse
Ausgänge analog Co-Axial (RCA) Symmetrisch (XLR): 2,5 Veff / 50 Ohm | 5,0 Veff / 50 Ohm
Ausgänge digital: 1 x coax, IEC 60958 S/P-DIF (LPCM)
Digitaleingänge (Digital Connecting Board): 1x AES-EBU 32...192 kHz / 16-24 Bit
5x S/P-DIF: 1x Standard Coax und 2 hochwertige BNC 32...192 kHz / 16-24 Bit
und 2 optische TOS-Link 32...96 kHz / 16-24 Bit1x USB: Device-Mode
mit max. 384 kSps (PCM) und DSD512*, unterstützt asynchrone Datenübertragung.
2 x USB Master-Mode für USB-Massenspeicher (Stick oder HDD)
* DSD256 und DSD512 nur von Windows PC mit entsprechendemTreiber.

D/A -Wandler
PCM: Doppel-Differential-Quadrupel Converter mit 4 D/A-Wandlern pro Kanal,
32-Bit Sigma Delta, 352,8 kSps/384 kSps
DSD: T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 512 (22 MHz)
Upsampling (PCM): frei programmierbarer Signalprozessor mit 4 wählbaren
Oversampling-Algorithmen. FIR kurz, FIR lang, Bezier/IIR, Bezier
Analogfilter: Phasenlineares Besselfilter 3. Ordnung mit 60 oder 120 kHz Grenzfrequenz
Frequenzgang: PCM 44.1 kSps: 2 Hz - 20 kHz
PCM 48 kSps: 2 Hz - 22 kHz / DSD 64: 2 Hz - 44 kHz
PCM 96 kSps: 2 Hz - 40 kHz / DSD 128: 2 Hz - 60 kHz
PCM 192 kSps: 2 Hz - 80 kHz / DSD 256: 2 Hz - 80 kHz
PCM 384 kSps: 2 Hz - 100 kHz / DSD 512: 2 Hz - 100 kHz
Klirrfaktor: < 0,001 %
Geräuschspannungsabstand: > 116 dB
Kanaltrennung: > 110 dB

Anschluss / Zubehör / Abmessungen
Fernbedienung FD 100, bidirektionale Funkfernbedienung mit Display, T+A APP,
Netzanschluss 110 - 120 V oder 220 - 240 V, 50 - 60 Hz, 2 x 40 Watt
Standby <0,5 W
Abmessungen (H×B×T) 17×46×46 cm
Gewicht 26 kg
Zubehör: 2 x Netzleitung, WLan Antenne, Funkantenne, Ladegerät für FD 100, BNC / Cinch-Adapter
Ausführungen: Gehäuse Lack silber 47 oder Titan 64, Kühlkörper schwarz 42
Technische Änderungen vorbehalten!
