T+A A 3000 HV

T+A A 3000 HV Endstufe

Der Endverstärker

Die A 3000 HV ist die ideale Leistungsendstufe und Ergänzung für den Vorverstärker P 3000 HV. Sie ist als
Stereoendstufe ausgelegt, kann aber auch in den Monobetrieb geschaltet werden und besitzt dann die doppelte
Stromlieferfähigkeit und damit auch den doppelten Class A-Bereich. Wir haben bewusst keine Brückenschaltung
gewählt, sondern den Parallelbetrieb der Endstufen. Dieser Bolide ist nicht nur unglaublich kraftvoll
und leistungsfähig, sondern verfügt dank der HV-Technologie über überragende Klangeigenschaften,
die auch von wesentlich teureren Verstärkern kaum zu übertreffen sind. Die Aufteilung
einer High-End Anlage in separate Vorverstärker und Endstufen gibt unseren Entwicklern die Möglichkeit,
ohne Rücksicht auf Platzbedarf und Gehäuseeinschränkungen die bestmöglichen Schaltungskonzepte und
Technologien zu verwirklichen. Das betrifft sowohl die elektronischen Komponenten als auch
die mechanische Gehäusekonstruktion, denn die Anforderungen an Vorverstärker sind prinzipiell anders
als an Endstufen, wenn man jeweils das bestmögliche Klangergebnis erreichen will. Bei den relativ kleinen
Signalen, die in Vorverstärkern verarbeitet werden, kommt es ganz entscheidend auf die Vermeidung von Störungen,
Einstreuungen und Interferenzen an, wo hingegen bei den relativ großen Signalen in Endstufen die Stabilität der Spannungsversorgung, die Stromlieferfähigkeit und die Lastunabhängigkeit viel wichtiger sind.

Verstärkersektion

Der Spannungsverstärker ist ein extrem linearer und breitbandiger kreuzgekoppelter Kaskoden-Differenzverstärker
gefolgt von einer klangprägenden Single-Ended Class A-Großsignalstufe. Die vollsymmetrische Stromverstärkerstufe (Ausgangsstufe) ist mit MOSFET-Treibern und neuesten „Thermal Tracking“ Bipolarausgangstransistoren
ausgestattet, diese Kombination liefert ein sehr harmonisches, audiophiles Klangbild mit
gleichzeitiger enormer Stromlieferfähigkeit. In die Endtransistoren sind Temperaturmessdioden integriert,
die wir zur Einstellung von absolut konstanten, temperaturunabhängigen Arbeitspunkten
der Leistungstransistoren nutzen und damit das Klirrverhalten in jeder Belastungssituation perfekt kontrollieren.
Die vollständige Kompensation aller Signalströme ist uns durch die komplett symmetrische Führung aller Stromleiter in
Endstufen, Lautsprecherleitungen und Netzteil gelungen. Dadurch gibt es keine magnetischen Streufelder und keine
elektromagnetische Rückkopplung in die Eingangsstufen.

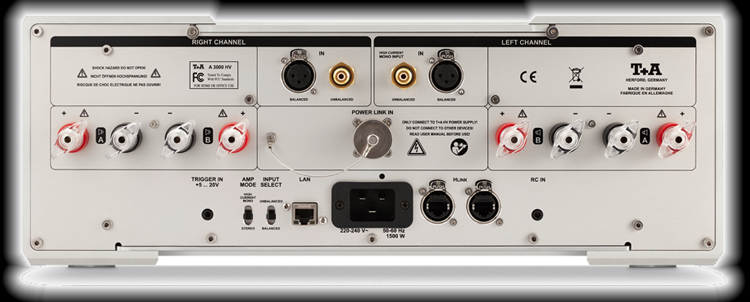

Anschlüße

Die enorme Leistung der Endstufen bedarf besonders hochwertiger, stabiler Lautsprecherklemmen.
Sie sind aus vollem Reinmessing gedreht und komplett rhodiniert. Rhodium ist das perfekte
Kontaktmaterial: leitfähig wie Silber, beständig wie Platin, korrosionsfest wie Gold
(leider so teuer wie alle drei zusammen.Für sehr hohe Ansprüche (z.B. bei kritischen Lautsprechern)
besteht sogar die Möglichkeit, mit dem Zusatznetzteil PS 3000 HV die Qualität und Stabilität der
Spannungs- und Stromversorgung nochmals zu verbessern.

Technische Daten

Endstufe Gemessen bei 120 / 240 V Netzspannung
Nennleistung pro Kanal im Stereobetrieb
an 8 Ohm 300 Watt
an 4 Ohm 500 Watt

Impulsleistung pro Kanal im Stereobetrieb
an 8 Ohm 380 Watt
an 4 Ohm 700 Watt

Nennleistung im Monobetrieb
an 8 Ohm 380 Watt
an 4 Ohm 650 Watt

Impulsleistung im Monobetrieb
an 8 Ohm 430 Watt
an 4 Ohm 800 Watt

Leistungsbandbreite: 1 Hz – 150 kHz
Frequenzgang + 0 / – 3 dB: 0,5 Hz – 180 kHz
Anstiegsgeschwindigkeit: 60 V/μs
Dämpfungsfaktor: > 65
Geräuschspannungsabstand: > 115 dB
Klirrfaktor: < 0,03 %
Siebung: 120000 μF

Anschluss / Zubehör / Abmessungen

Netzanschluss: 110-120 V/60 Hz oder 220-240 V/50 Hz / 1500 W
Standbybetrieb: < 0,5 W
zusätzliche Ausstattung: Triggereingang +5 ... 20 V für Ferneinschaltung
Optionales Zubehör: PS 3000 HV Netzteil | Power Three HD (Carbon) |
Power Bar | Audio Quad (Carbon) | Speaker Hex (Carbon) |
HV-Individual Ausführung (Individuelle Wunschfarben auf Anfrage)|
IP control
Abmessungen (H x B x T): 17 x 46 x 46 cm
Gewicht: 38 kg
Ausführungen: Gehäuse Lack silber 47 oder Titan 64
Kühlkörper schwarz 42

Technische Änderungen vorbehalten!
